Dirac ART 完整校正教學

Dirac ART 跟一般 Dirac Live 差在哪？

• Dirac Live（傳統版）：以 FIR / IIR 修正各聲道的頻率響應曲線，本質仍是被動補償
• Dirac ART（Active Room Treatment）：主動式房間校正。會利用「能夠延伸到該頻段」的喇叭去主動抵消（active cancellation）房間共振與駐波，特別針對低頻

💡 核心理念：低頻在小房間（< 50 m²）會產生大量駐波（standing waves）與共振模態（room modes）。傳統治理靠 bass trap、調整位置等被動處理；ART 則用「多顆喇叭協同發聲，把不要的能量主動相消」來解決。

ART 的代價：要更懂自己的器材

⚠️ 重要提醒 ART 不是 plug-and-play。它會要求其他喇叭（如前置、環繞）下潛到比原本更低的頻段去支援 LFE。如果你給它的下潛頻率超過喇叭能力 → 可能傷喇叭。 因此 Phase 1 的「先量喇叭實際能力」絕對不能跳過。

講者哲學

「校正是為了把房間和器材的響應拉回製作端原本的意圖。如果你只是想聽『好聽的聲音』而不在乎是否還原，那校正就沒意義。」

1.1 工具與檔案

1.2 麥克風校正檔擺放

• 麥克風直立（vertical）擺放 → 使用 「0°」 校正檔
• 麥克風側放對天（pointed up，90°）→ 使用 「90°」校正檔
• ⚠️ 用錯校正檔 → 高頻響應整段偏差

1.3 REW 前置量測流程

1. REW > Preferences
   - 選 Audio output: 你的 Storm Audio / AVR
   - 選 Mic: UMIK-1（載入正確角度校正檔）

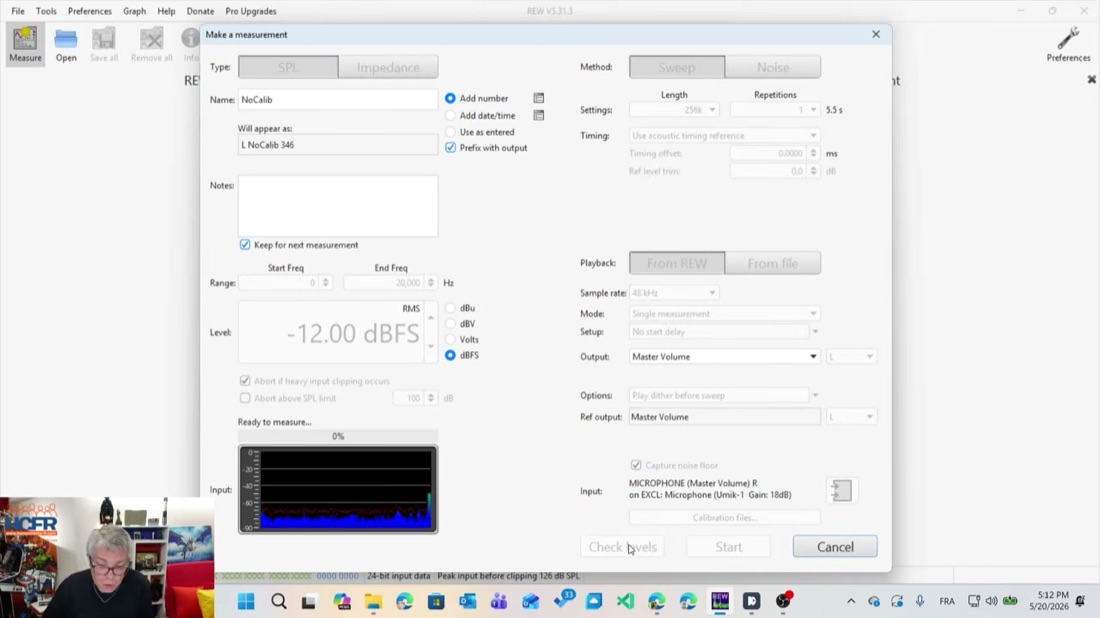

2. Check Levels（從 -39 dB volume 開始試）
   - 主聲道目標：75 dB SPL @ 主聆位
   - LFE 目標：85 dB SPL（+10 dB over mains）

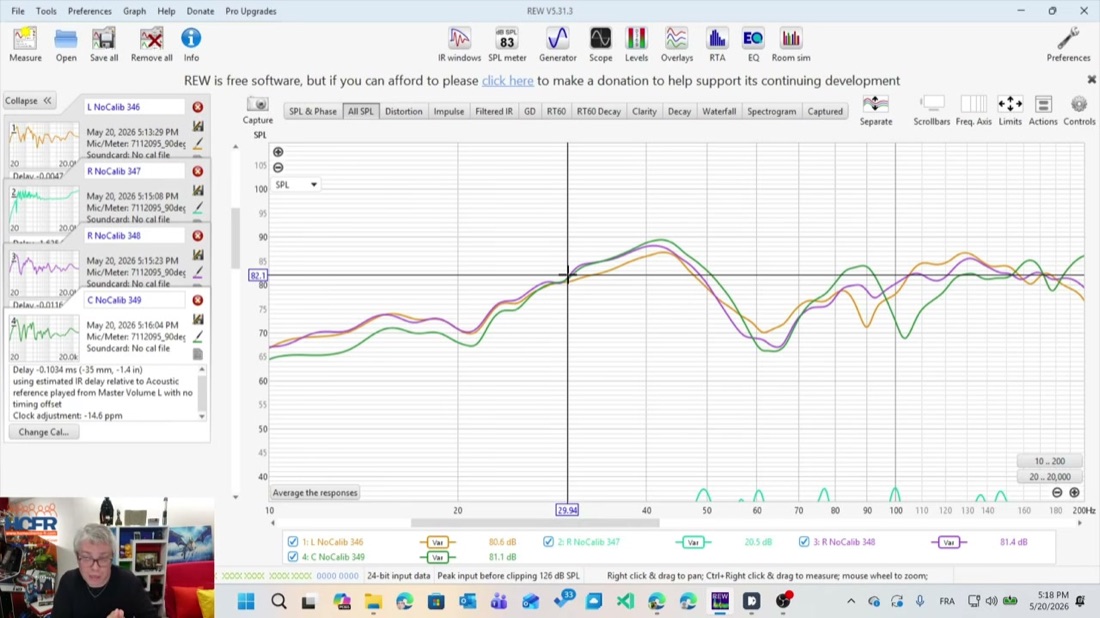

3. 對每顆喇叭跑 256K sweep（10–20 Hz 起始）
   - Timing reference: 左聲道（其他喇叭都對齊左聲道）
4. 看四件事：
   - Frequency Response
   - Phase（相位）
   - Distortion（特別是 LFE，看 ART 會不會讓失真上升）
   - Spectrogram / Waterfall

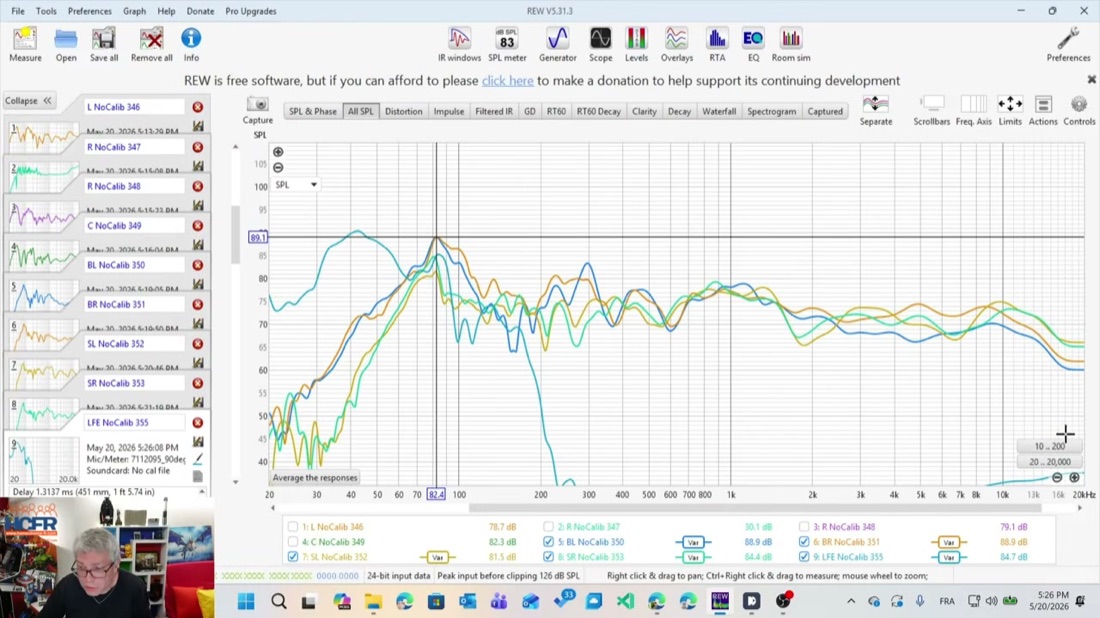

1.4 喇叭實際能力的「近場量測」

💡 要點：在主聆位量到的響應 = 喇叭 × 房間。不能用這個去判斷喇叭本身能下潛到哪。

近場量測（near-field）：

1. 麥克風距喇叭約 1 公尺
2. 對準喇叭聲學中心（高音與中音單體之間）
3. 量出來的低頻滾降點 ≈ 喇叭本身的真實能力

範例（講者的 Melodia PCS 38）：

• 廠商標：30 Hz @ -3 dB
• 近場量測：確認 30 Hz 確實有能量
• → ART 可以放心要求支援到 40 Hz（留 10 Hz 安全餘裕）

1.5 Subwoofer 量測技巧

Storm Audio 的優勢：可單獨停用 7 顆 sub 中的任 N 顆，分別量單獨響應。

操作意義：

1. 先一支一支量，找出單獨表現最好的擺位
2. 再合併量整組，看疊加後的駐波 / 互相抵消
3. ART 雖能自動對齊，但好的擺位 → 給 ART 更乾淨的素材

1.6 講者的 sub low-pass 預處理（重要）

講者在 Storm Audio 端對每顆 sub 加了 EQ：

• 150 Hz 開始滾降
• 180 Hz 完全切掉

為什麼：

• 若 sub 仍在 300–400 Hz 發聲 → 聲音「定位感」會破壞
• 更重要的：ART 做 impulse alignment（脈衝對齊）時，sub 高頻雜訊會干擾演算法判斷
• 來自 Storm Audio 工程師 Sébastien 的建議

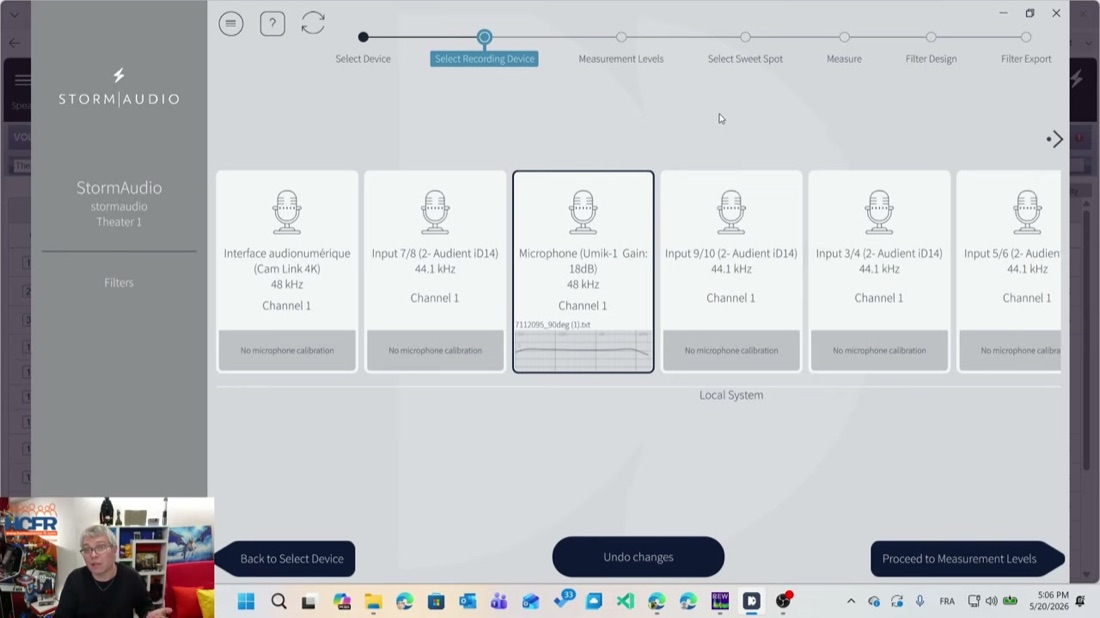

2.1 啟動專案

1. 處理器（Storm/Denon/Marantz）切到 Dirac 校正模式
2. PC 開 Dirac Live → New Calibration
3. 選擇處理器型號
4. 設定麥克風校正檔（90° 或 0°）

⚠️ 版本陷阱：不同 Dirac Live 版本演算法有差異，找到你滿意的版本就鎖住，記下版號。講者抱怨過去幾版有 bug，遇到滿意的就不再升級。

2.2 訊噪比管理（+30 dB rule）

目標：測試訊號要比房間背景噪音高 30 dB

實際操作：

1. 全程靜音房間（關冷氣、提醒家人不要進來）
2. Dirac 介面會即時顯示背景噪音 dB 值
3. 例：背景 -44 dB → 校正訊號目標 ≈ -14 dB

為何重要：訊噪比不足 → Dirac 演算法把噪音當成房間響應的一部分 → 校正結果歪掉

2.3 各聲道 Level 對齊

針對每顆喇叭：

• 跑 level check，所有主聲道對齊到 ≈ -14 dB（或同一目標值，±2 dB 內）
• 不需要完美到 -14.0，大致對齊即可
• Sub 比主聲道高 5–10 dB（例：mains -14 → subs -6 ~ -8）

💡 為何 sub 要高：sub 量測本身較不精準（低頻波長長 → SPL 不穩），保留更多 headroom 給 Dirac 演算法分析。

2.4 講者的「兩段 level 對齊法」

1. 第一段：Dirac 校正過程中對齊（如上）
2. 第二段：校正完成、export profile 後，在處理器端用 SPL meter 再對齊一次（見 Phase 6）

兩段疊加 → 空間感與聲音聚焦明顯改善。

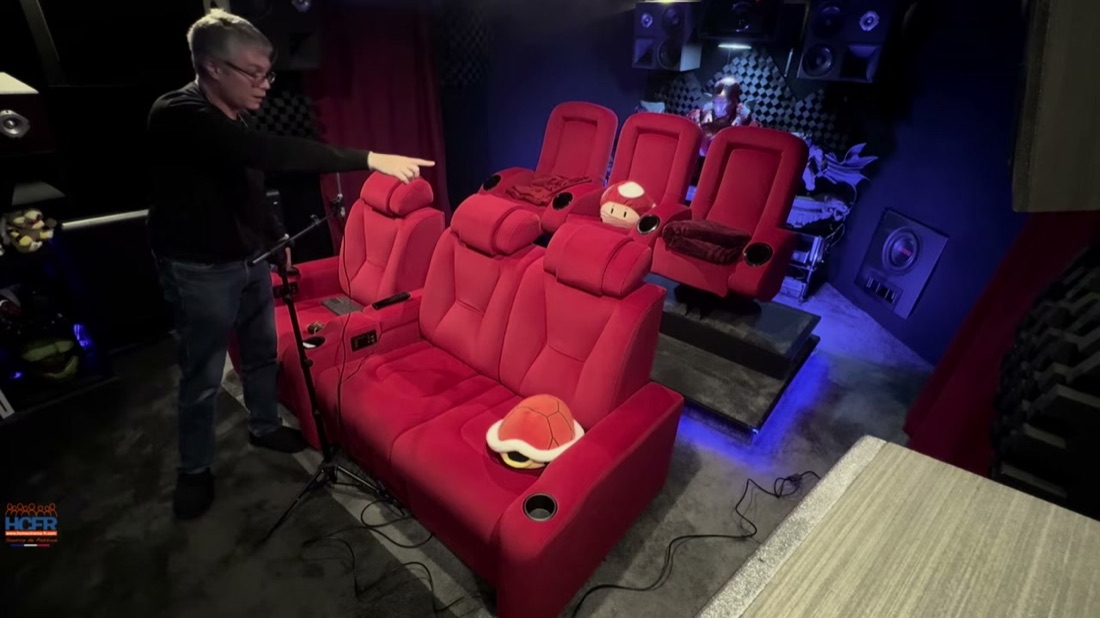

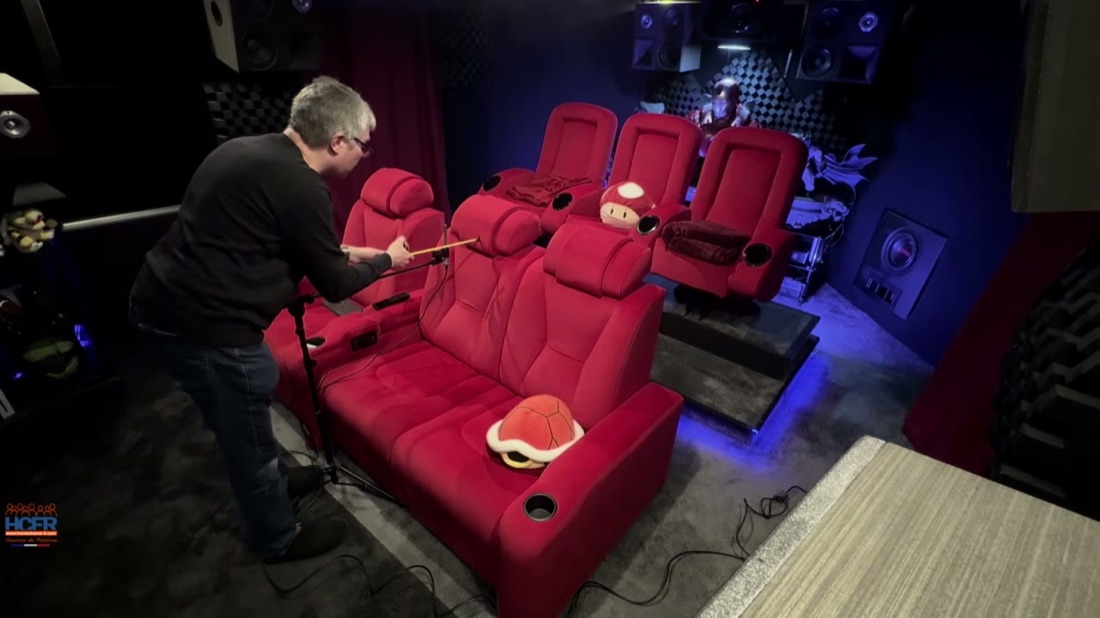

3.1 第一個測量點 = 主聆位（最關鍵）

🎯 第一個測量點是整個校正的「參考點」。所有其他測量點都圍繞它定位。

講者的擺位數據：

• 距離頭枕（appui-tête）：15 公分（往前）
• 麥克風高度（距地）：約 1 公尺（≈ 耳朵高度）
• 一般人耳朵高度範圍：100–110 cm（坐姿）
• 麥克風尾端到頭枕：60 公分（具體因座椅幾何而異）

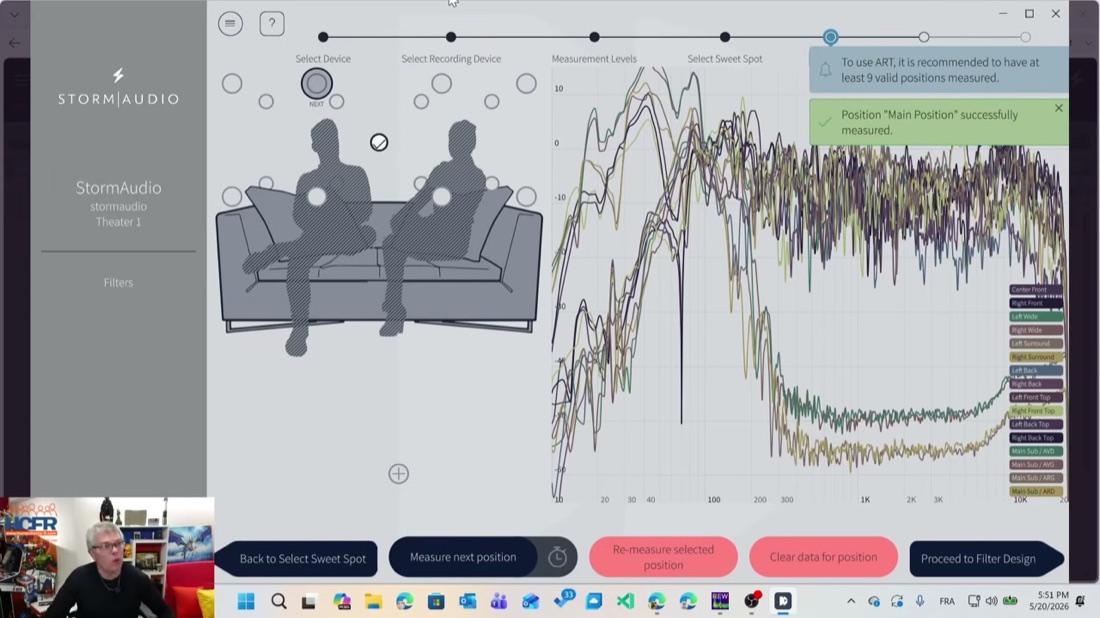

3.2 後續 16 點：圍繞頭部的「立方體」

核心規則：

• 想像一個約 60 cm 邊長的立方體（半徑 ~30 cm）以主聆位（你的頭）為中心
• 所有後續測量點分布在此立方體內
• 每個點的座標都要不一樣（不要兩個點在同一高度或同一深度）
• 麥克風方向：始終直立朝天（搭配 90° 校正檔）

3.3 講者的 17 點實際走位（套餐型）

Tier 1（前 4 點，在椅子前緣高度）：
  1. 主聆位（參考點）
  2. 左前 30 cm
  3. 右前 30 cm
  4. 中前再 15 cm（高度微調）

Tier 2（再 7 點，後排兼前移）：
  5–8. 椅子前緣降低高度，跨左右
  9–11. 略前移到大腿位置高度

Tier 3（最後 6 點，頭部後方）：
  12–14. 頭枕後方降低
  15–17. 頭枕後方升高

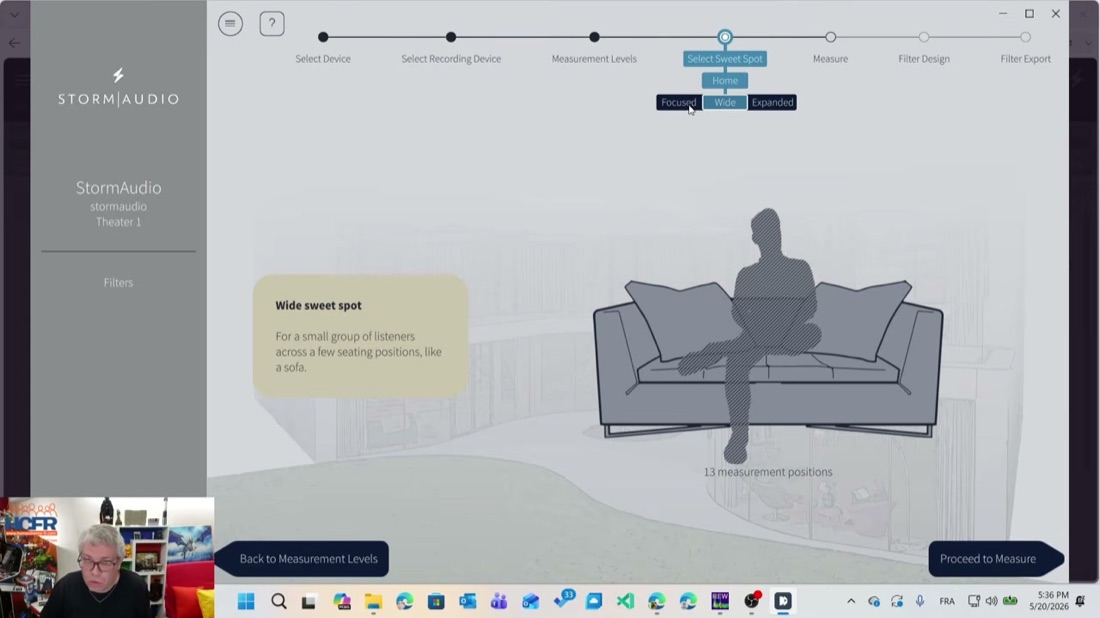

💡 不要照 Dirac 介面上的小圓點機械式擺位。介面上的位置只是「示意」，重點是麥克風實際位於主聆位附近的立方體內，且所有喇叭都能「看到」麥克風（沒被椅背遮擋）。

3.4 多人聆聽的策略

若要同時優化 1st row 多人聽感 → 把測量點稍微往左右擴散到鄰座頭部範圍。 但會犧牲主聆位的最佳化程度。

講者建議：

• 自己一人聽 → 集中火力做主聆位（如上述立方體）
• 兩人聽 → 立方體稍微擴大左右
• 多人聽 → 1st 與 2nd row 都涵蓋（會明顯犧牲主聆位）

可以做多個 profile，視場景切換。

3.5 點數選擇與經驗值

⚠️ 喇叭越多（如 9.4.4 = 17 顆），每點測量越久。9 點 × 17 顆 = 153 次 sweep，慢慢來。

3.6 重要：測量結束麥克風要回到主聆位

完成所有測量後，把麥克風放回第一點的位置（15 / 60 cm 那組數字）。 為什麼：後續驗證（Phase 5）要在同一個點比對校正前後。位置不一致 = 比對無意義。

4.1 先存檔！

做完 17 點測量先 Save：

File > Save As > Dirac_3.14_tuto_ART_17.dlp

命名包含：版本號 / 用途 / 點數。 原因：Dirac Live 可能 crash，一進 Filter Design 階段 crash 你就要重做所有測量。

4.2 喇叭分組（Speaker Groups）

Dirac ART 會自動建議 grouping，但要手動微調：

💡 進階做法：若前後 sub 型號不同（例如前面是大 sub、後面是小 sub），可拆成 Group 5a / 5b，分別給不同 support level。

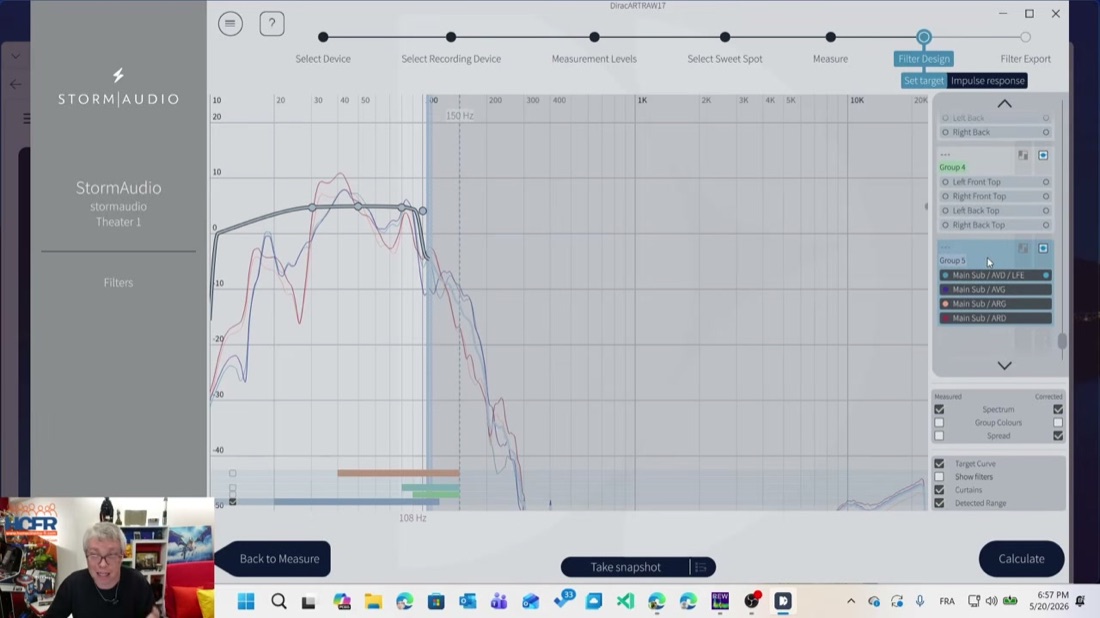

4.3 Target Curves（目標曲線）

選擇：

• Dirac 預設曲線（從高頻緩降）
• Storm Audio 官方曲線（推薦，講者使用）— Storm Audio 網站可下載
• Audyssey 風格曲線
• 自訂曲線（進階）

講者建議：

• 一般情境 → 直接用 Storm Audio 官方曲線（LCR / Surround / Subwoofer 三條，分別套用對應群組）
• 進階：每個 group 自訂曲線

操作：在每個 group 上右鍵 > Load Target Curve > 選 Storm Audio LCR / Surround / Sub。

⚠️ 陷阱：subwoofer 的 target curve 只套用到 Main Sub 群組。如果你把 sub 拆成兩組，副組無法載入 target curve（這是設計，不是 bug）。

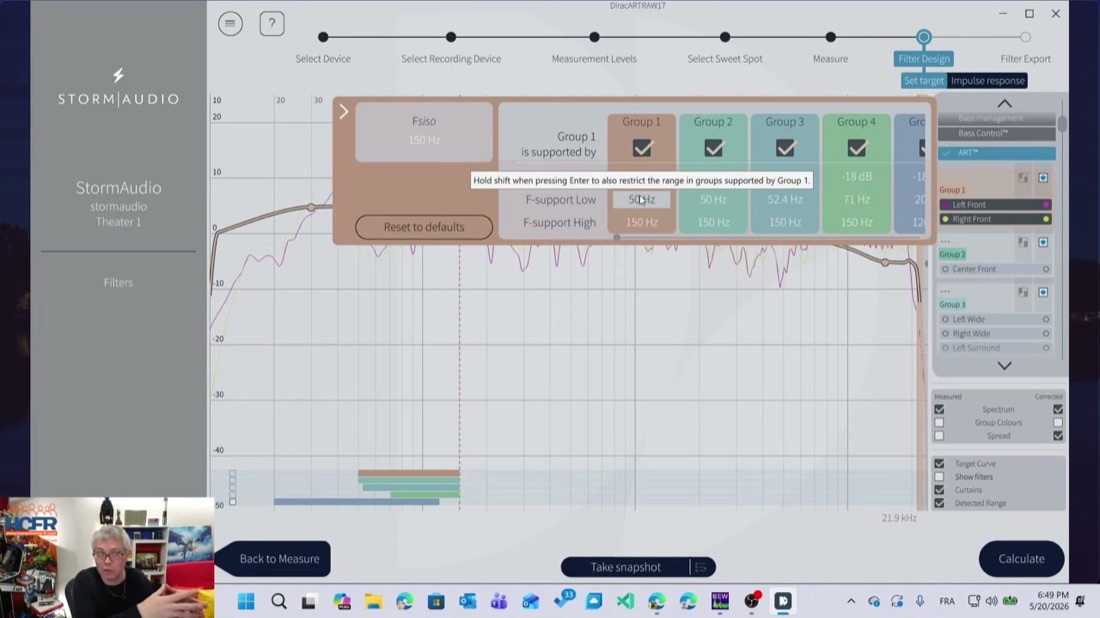

4.4 Bass Support Groups（ART 的核心設定）

Bass Support = 讓主聲道 / 環繞 / Atmos 一起去發 LFE 的低頻能量，達成 active cancellation。

4.5 Correction Window（校正視窗）

Dirac 預設整個頻段（20 Hz – 20 kHz）都做修正。

講者見解：

• 如果房間做過被動聲學處理（吸音、擴散）→ 中高頻不需要 Dirac 動
• 把 correction window 改成 20 Hz – 500 Hz（或 1 kHz）
• 讓 Dirac 專注修正最棘手的低頻房間共振
• 中高頻保留喇叭原始音色

Schroeder 頻率：理論上房間共振主導區的上限，一般客廳約 200–400 Hz，可作 cutoff 參考。

💡 權衡：完整 window = 最一致響應但聲音可能「Dirac 味」較重；窄 window = 保留喇叭個性但中高頻響應不平整。多做幾個 profile 比較聆聽。

4.6 開始計算 + Export

點 Calculate → 看模擬結果（Spread 圖、Impulse Response 預覽）：

• Spread 越窄越好（座位間差異越小）
• Sub group 的模擬曲線會接近 target curve
• LR group 因為大量參與支援，預估響應會接近 LFE

確認 OK → Export to slot (Storm 有多 slot；Denon/Marantz 通常 3 slot)。

5.1 重新放回參考點

把麥克風放回主聆位（15 / 60 cm 那組）→ 跑一輪完整測量 → 用 REW 比對校正前後。

5.2 看 4 個關鍵指標

1. Frequency Response（SPL 對 frequency）
   - 越線性越好
   - 不能有大坑（trough）或大峰（peak）
   - target curve 軌跡內為佳

2. Phase（相位）
   - 校正後相位應該在 30 Hz – 120 Hz 區段「拉得很直」
   - 直 = 各頻段時間對齊

3. Group Delay（群延遲，ms）
   - 越接近 0 越好
   - 越低頻越難搞（小房間物理極限）
   - 校正後從 30 Hz 起應該接近 0 ms

4. Decay / Waterfall（衰減 / 瀑布圖）
   - 看每個頻率「殘響多久」
   - 校正後低頻應該「乾淨俐落」（dry, tight）
   - 不能拖尾巴（trail）

5.3 講者實測結果範例

校正前 LFE：30–60 Hz 大量殘響、Waterfall 圖中能量集中在 30–60 Hz 拖很久

校正後 LFE：能量均勻分布全頻段；30 Hz 起 group delay 接近 0；50 ms 起殘響快速衰減

Impulse Alignment（脈衝對齊）：

• 校正前：各聲道脈衝散落，後排喇叭明顯延遲
• 校正後：所有聲道脈衝對齊到 0.2–0.3 ms 窗口內（< 0.5 ms 即合格）

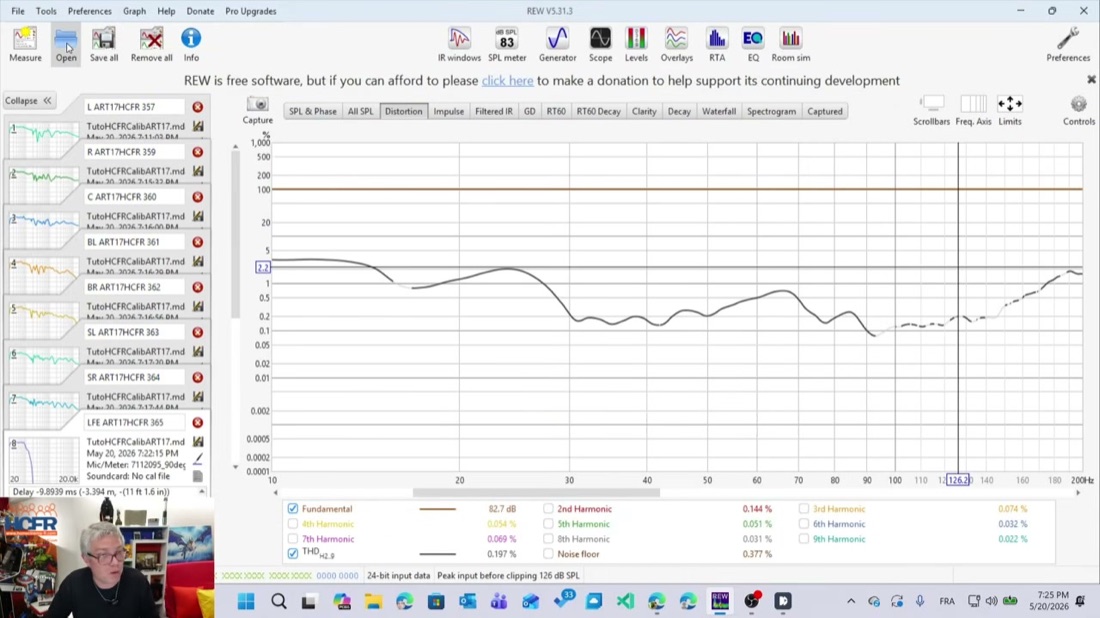

5.4 失真檢查（重要）

問題：ART 要求其他喇叭發更多低頻 → 可能拉高 THD（失真）。

驗證：REW 量 LFE distortion plot

• 校正後 20 Hz 失真 < 1%（喇叭極限工作區）
• 100 Hz 起 < 0.2%
• 如果失真整段拉高 → 你的 Support level 或 Lower frequency 設得太激進 → 回去 Phase 4 放寬

6.1 為什麼還要微調

Dirac 在「整個頻段」做平均優化，但人耳對 400 Hz – 4 kHz 特別敏感。 講者發現：在處理器端對每聲道做 0.1 dB 級 的 level fine tune（針對 400 Hz – 4 kHz 粉紅噪音）→ 空間感與聲音聚焦再升一階。

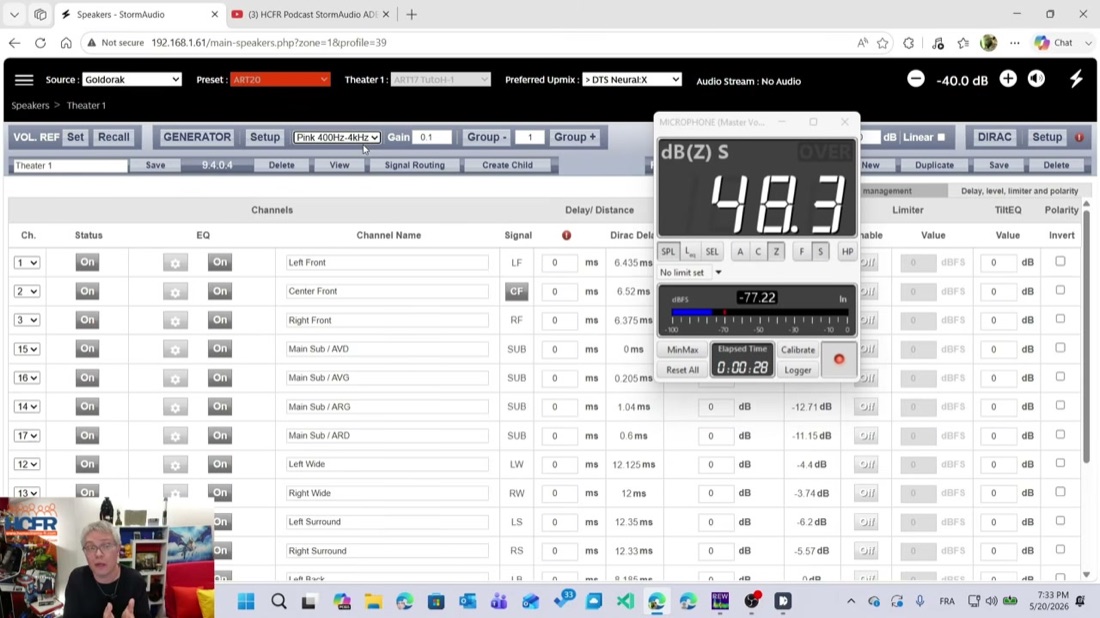

6.2 操作步驟

1. 複製當前 Dirac profile（保留原版作對照）
2. 在 REW 開 SPL meter（Z weighting）
3. 處理器端開 band-limited pink noise 400 Hz–4 kHz
   • Storm Audio 有內建 generator
   • 或用 VLC 播音檔
4. 以左前置為參考（例：72 dB）
5. 一聲道一聲道測，用處理器 trim 調整到 ±0.1 dB 內
6. Sub 不要動（會破壞 Dirac ART 的工作成果）

6.3 講者的「後排補強」經驗

校正後仍有人說「後方環繞感不夠」→ 測量沒問題，但人耳感受差。 原因：第二排椅背遮擋後置喇叭直射 → 物理遮蔽。 解法：手動把 Surround Back trim +2.5 ~ +3 dB。

💡 這類校正麥克風抓不到、耳朵抓得到的問題，必須靠最後一步人耳驗收。

6.4 聆聽驗收片單

聆聽關鍵問題：

• ✅ 低頻是否乾淨、不拖尾？
• ✅ 衝擊感（impact）是否還在（沒被校過頭）？
• ✅ Atmos 物件定位是否清楚？
• ✅ 跨座位移動時音色是否一致？
